Καλησπέρα στην παρέα. Για πρώτη μου κατασκευή θέλησα να προσπαθήσω να φτιάξω ένα λαούτο.Έπητα απο πολύ καιρό αποτυχημένης αναζήτησης σχεδίων για καλούπι λαούτου , είπα να κάτσω και να ασχοληθώ απο μόνος μου, όπως το καταλαβαίνω…έ και ότι γείνει. Συνδιάζοντας διαστάσεις απο λαούτα γνωστών οργανοποιών κατέληξα στο σχήμα και τον τρόπο συλογισμού που παρουσιάζεται στις παρακάτω φωτογραφίες:[HR][/HR]

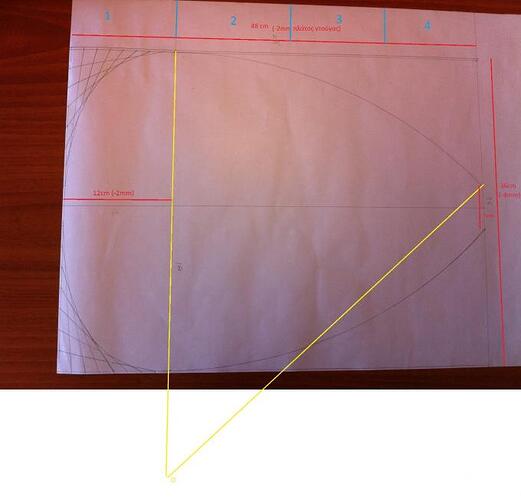

[HR][/HR]Το σχέδιο 2 είναι ο νομέας με το μέγιστο ύψος και η πλάγια κάθετη τομή .
Με κίτρινο είναι οι ακτίνες κύκλου που μας δίνει την καμπύλη απο το μεγιστο πλάτος ώς το σημείο της ένωσης με το μπράτσο.
Όπου αφαιρώ (-2mm) είναι το πάχος της ντούγας .
Η ευθεία Ψ (με πράσινο στο σχέδιο 2) είναι αυτή που καθορίζει το ύψος των υ και χ. Απο κατω και μέχρι την Ψ είναι το κάθετο μέρος του καλουπιού για ευκολία κόλησης της κολάντζας και των πλαιναριών αργότερα. Το μέγιστο ύψος της Ψ (πράσινης γραμής στο σχ2) στο μέρος της κολάντζας είναι 6cm.[HR][/HR]
[HR][/HR]Ο κάθε νομέας σχεδιάστηκε επάνω στο ξύλο ξεχωριστά μετρώντας τις διαστάσεις που προέκυπταν απο τα σχέδια της τομής (σχ2) και της κάτοψης (σχ3). Τα υ και χ είναι μεταβλητά μιάς και η Ψ είναι σε γωνία. Το τελικό αποτέλεσμα έδειξε έτσι…[HR][/HR]
Παρακαλώ για διορθώσεις , υποδείξεις η διαφορετικούς τρόπους προσέγγισης μιάς και είναι η πρώτη μου απόπειρα για σχεδίαση και κατασκευή οργάνου.
ή έτσι :084:
; Παρακαλώ για βοήθεια όποιου γνωρίζει. :043:
. Λύγισα 2 ντούγιες έτσι και πατήσαν καλά.Ελπίζω να βγεί σωστός…
